Прицеп-топливозаправщик ПT3—8-avia предназначен для заправки гражданских воздушных судов и техники общегражданского назначения, приема, транспортирования и кратковременного хранения кондиционного отфильтрованного топлива.

Основные назначения:

• заправка гражаднсних воздушных судов (далее — BC) топливом  для  реактивные  двигателей  TC-1,  PT  по ГОСТ 10227 и ГОСТ 12308,  авиационным  топливом  для  газотурбинных  двигателей  Джет  А-1  (JetA-1)  по ГОСТ Р 52050, авиационным бензином по ГОСТ 1012 на аэродромах, вертодромах и посадочные площадках;

• транспортирования топлива к местам стоянок ВСи BT; кратковременное хранение топлива.

В качестве транспортной базы ПT3—8-avia используются серийные образцы осевых агрегатов и тягово- сцепных устройств.






ПT3—8-avia обеспечивает выполнение следующих технологических операций:

• наполнение цистерны сторонним насосом нижним наливом;

• прекращение наполнения цистерны при достижении номинального уровня топлива и обеспечение подачи светового сигнала при 90 % и звукового сигнала при 95 % уровня наполнения цистерны;

• транспортирование топлива к местам заправки;

• заправку (выдачу) топливом(а) из цистерны своим насосом через фильтр - водоотделитель, счетчик жидкости, раздаточный рукав, наконечник нижней заправки или раздаточный пистолет;

• фильтрацию топлива от механических примесей и свободной воды с заданными значениями тонкости фильтрации;

• измерение выданного количества топлива из цистерны в единицах объема;

• систематизированный отбор проб топлива (со сбором и локализацией остатков) из контрольных точек для визуального и лабораторного анализа, в т.ч.:

  • перед фильтром-водоотделителем,

  • после счетчика жидкости,

  • из отстойной зоны фильтра-водоотделителя,

  • из отстойной зоны цистерны,

  • из наконечника нижней заправки;

• предотвращение гидроудара, защиту от гидроударов и превышения давления в гидравлической системе;

• измерение фактического давления в топливной системе ПT3;

• измерение перепада давлений на элементах фильтра - водоотделителя;

• слив топлива из цистерны самотеком;

• сброс избыточного давления из линии основного потока топлива через дренажные трубопроводы в резервуар дренажный;

• защиту оборудования от прямых атмосферных осадков;

• механическую защиту оборудования от несанкционированного доступа.



ПТЗ—8—avia coxpa няет работоспособность и вос ста на вливаемость параметров и режимов работы технологического оборудования в процессе и после воздействия внешних воздействующих (климатических) факторов:

• температуре окружающего воздуха от минус 45°C до плюс 40°C;

• относительной влажности не менее 98%(при температуре плюс 25°C);

• относительном атмосферномдавлении — от 525 до 800 мм рт. ст.;

• атмосферных осадков в виде снега и дождя не более 3 мм/мин (180 мм/час);

• ветре со средней скоростью у поверхности земли — не более 20 м/с;

• образованием инея и росы.

В качестве транспортной базы ПT3—8—avia используются серийные образцы осевых агрегатов и тягово— сцепных устройств.

В соответствии с требованиями ГОСТ 15150 для ПT3—8—avia приняты:

• Климатическое исполнение изделия    У

• Категория размещения изделия          1

• Группа условий хранения                   7

• Группа условий транспортирования    7

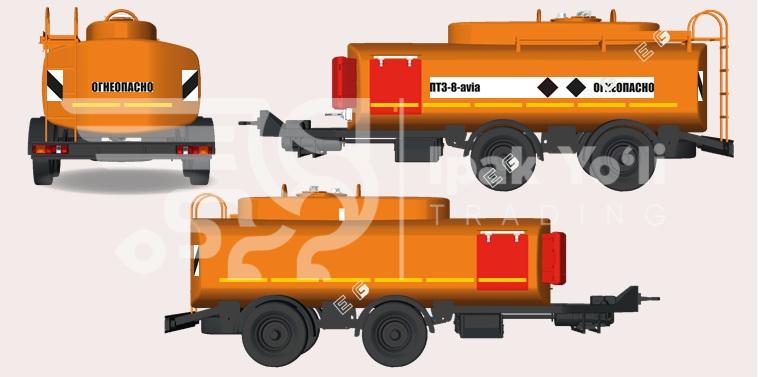

Транспортная база ПT3—8-avia представляет собой тягово-сцепное устройство и осевые агрегаты, оснащенные тормозными механизмами с АБС.

Цистерна является несущей конструкцией, транспортная база крепится к цистерне.

Технологический отсек интегрирован в оболочку цистерны и обеспечивает размещение технологического оборудования.

Технологическое оборудование включает в себя:

насос с приводом от дизельного двигателя;

• фильтр — водоотделитель;

• счетчик жидкости;

• барабан рукавный с электроприводом на сматывание;

раздаточный рукав с быстроразъемным безпроливным соединением к наконечнику нижней заправки или раздаточному пистолету;

наконечник нижней заправки ННЗ-63-Агрегат и пистолет раздаточный РП-40; средства управления, измерения и контроля;

• технологические трубопроводы с запорной арматурой;

• пост управления оператора.

В состав вспомогательного оборудования ПT3—8-avia входят: огнетушители, колодки противооткатные, цепное заземление (с касанием земли звеньями не менее 200 мм), штыревое заземление с тросом, устройство выравнивания потенциалов, площадка обслуживания с перилами и лестницей и комплект запасных частей, инструмента и принадлежностей (согласно ведомости ЗИ).
